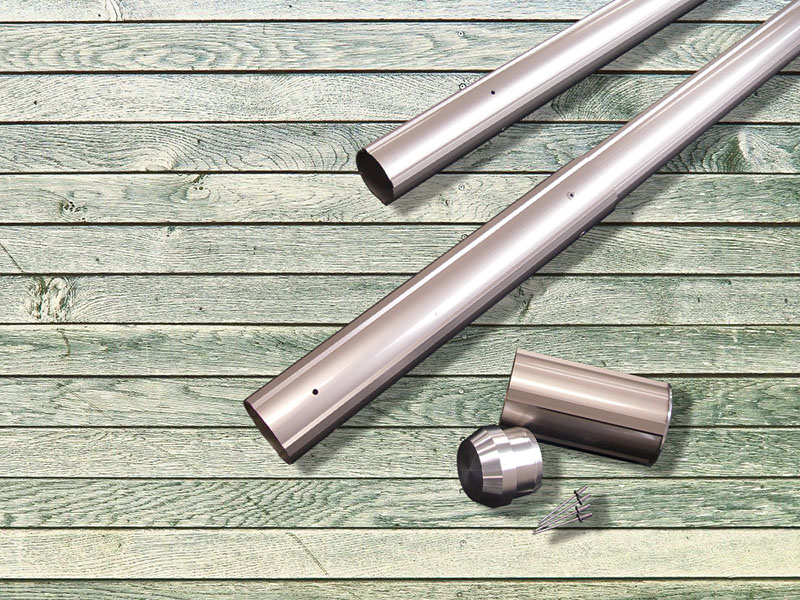

傾斜計を挿入するためのガイド管
- 孔内傾斜計用のアルミ製ガイド管です。
- 精密加工により本体とソケットの密着性が高く接続によるブレがありません。
- 両端にリベット穴があり、片側は接続用ソケットを装着済です。（3M標準品）
- テープシーラー＋防食テープの標準タイプシール材の他にセメダインタイプのシール材があります。
設置方法
アルミガイドパイプはリベットで接続していきます。ガイドパイプ内部に砂や水が入らないようにシーリングを行いながら接続を繰り返します。
仕様
| 材料 | アルミニウム（JIS H4100A6063S-T5） |
|---|---|
| 外径 | ガイドパイプ Φ50.2（突起部） ソケット Φ53.5（突起部） |
| 内径 | ガイドパイプ Φ47.2（突起部） |
| 表面処理 | アルマイト加工 |
| 長さ | 3m（標準品）・2m・1m ソケット部 300mm |
| 肉厚 | 1.5m |
キャップ・ボトム・リベット
地上立上り管用のキャップ、孔底用ボトム、ガイド管接続用のリベットです。ガイドパイプの孔数と設置本数により必要な数量をご用意いたします。
| 材質 | キャップ胴体：アルミニウム A-6063S-T5 キャップ上部・ボトム：アルミニウム A5056 |
|---|
| 品名 | ロブテックス製 NSA4-2 |
|---|---|
| 材質 | アルミニウムフランジスティールシャフト |
| サイズ | リベット径：Φ3.2 |
シール材
ガイドパイプの継ぎ目やリベット穴からグラウト剤が侵入しないようにシーリングを行う必要があります。弊社では２タイプのシール材を取り扱っております。
標準タイプシール材
- 肉厚のテープシーラと防食テープです。
- ガイドパイプの継ぎ目とリベット部分をシールします。
- シール材の種類が少ないので作業が容易です。
| 品名 | シールテープ No.635（日東電工製） |
|---|---|
| 材質 | ブチルゴム系 |
| サイズ | 3mm×20mm×5m |
| 品名 | 防食テープ No.51LS（日東エルマテリアル） |
|---|---|
| 材質 | 基材：塩化ビニル 粘着材：ゴム系粘着剤 |
| サイズ | 0.4mm×50mm×10m |
セメダインタイプシール材
- 継ぎ目を接着剤で埋めるタイプのシール方法です。
- ガイドパイプの継ぎ目とリベット部分をシールします。
| 品名 | セメダイン 366エクセル（セメダイン製） |
|---|---|
| 容量 | 180ml |
| 品名 | エフコテープ２号自己融着製絶縁テープ（古河電工製） |
|---|---|
| サイズ | 0.5mm×20mm×10m |
| 品名 | ビニルテープ エスロン360（積水化学工業製） |
|---|---|
| サイズ | 0.2mm×50mm×20m |
オプション品
ジオテキスタイルパッカー
充填材の漏出を防止するためのパッカーです。
| Ⅰ型 | Φ86mm用 2つ折り状態で縫目まで約16cm |
|---|---|
| Ⅱ型 | Φ125mm用 2つ折り状態で縫目まで約21cm |
| 長さ | 25m、50m、100m/巻 |
地中伸縮計用ワイヤー
地中伸縮計に最適なアウターチューブ付きのワイヤーです。
| 長さ | オーダー品（最長160mまで） |
|---|
穴あきボトム
吊りワイヤーや地中伸縮計用ワイヤーを留めることができる穴のついたボトムです。
ワイヤースリーブはワイヤー径にあわせてご用意ください。
伸縮計ワイヤー用ソケット
地中伸縮計用ワイヤーをアルミガイドパイプの任意の位置に留めることができます。
- ワイヤースリーブはワイヤー径にあわせてご用意ください。
- ガイドパイプへ固定するためにリベットが必要です。
