地表面または地中の伸縮を計測
- 計測器と離れた場所への設置や複数箇所の伸縮計を1台の計測器に集約するなど柔軟な対応が可能です。
- ワイヤを垂直に引き出すことも可能なので地中伸縮計としても使用できます。

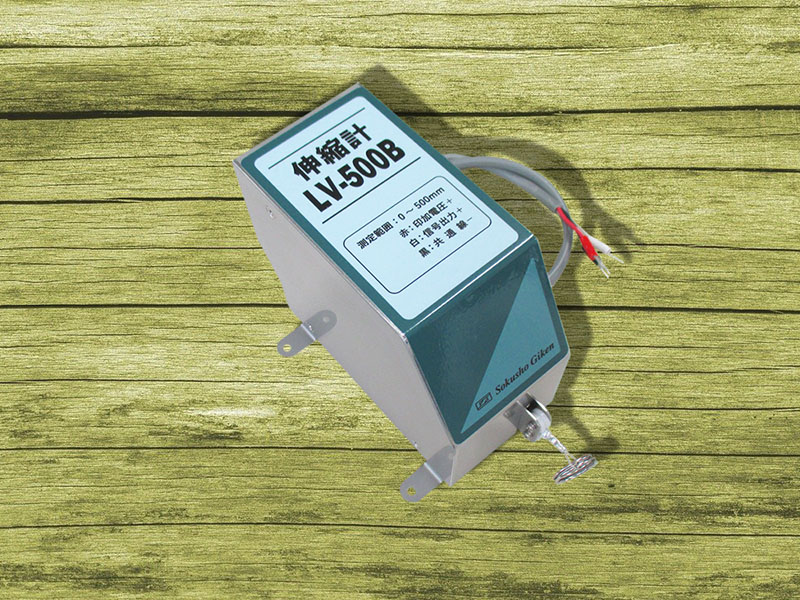

- LV-500Bは測定範囲500mmで精度0.1%。（標準品）
- LV-1000Bは測定範囲1000mmで精度0.2%。
構成
基本構成
伸縮計用1chロガーSD1M-SAと接続します。
設定インターバルで計測・記録を行います。
応用構成
リアル・タイム警報付ロガーSD4M-LV4AにはLVシリーズを4台まで接続可能です。
設定インターバル計測・記録のほか、常時動作として2秒毎に警報監視を行います。
警報出力用として接点出力があるので各種警報機器と連動させることができます。
地中伸縮計構成
垂直方向へもワイヤーを引き出せるので地中伸縮計としても使用することができます。
仕様
| 型式 | LV-500B LV-1000B |
|---|---|
| 出力方式 | ポテンショメーター |
| 出力抵抗 | 5KΩ |
| 最大印加電圧 | 10VDC |
| 測定範囲 | LV-500B：0～500mm LV-1000B：0～1000mm |
| 分解能 | LV-500B：0.1mm（SDｼﾘｰｽﾞ使用時） LV-1000B：0.2mm（SDｼﾘｰｽﾞ使用時） |
| 直線性誤差 | ±1.0mm/250mm |
| 重量 | 1Kg |
オプション品
インバー線
熱膨張率の非常に少ない伸縮計用のインバー線です。
| 寸法 | Φ0.5mm |
|---|---|
| 長さ | 30m、50m/巻 |
地中伸縮計用ワイヤー
地中伸縮計に最適なアウターチューブ付きのワイヤーです。
| 長さ | オーダー品（最長160mまで） |
|---|
