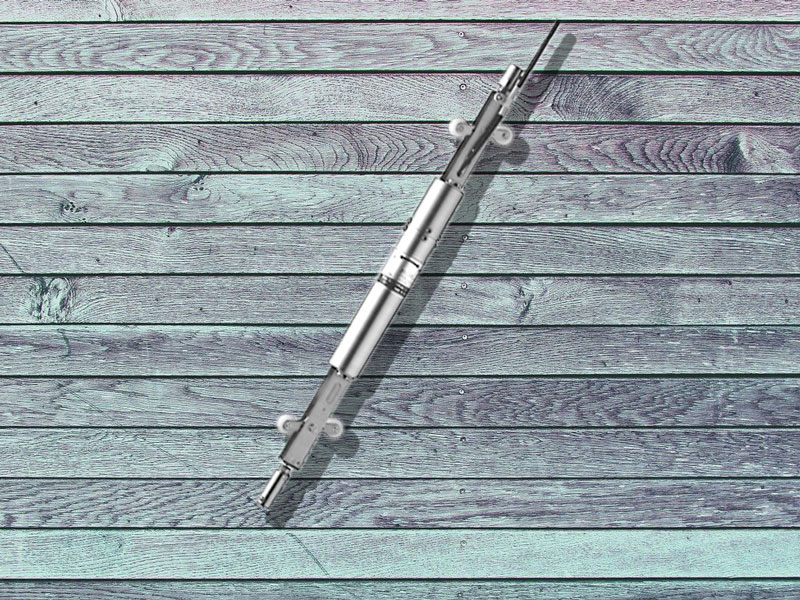

地中変位を計測
- 最大15段設置可能。
- 耐食性に優れたオールステンレス鋼製。
- 長期間の安定した変位測定ができます。
仕様
| 項目 | KB-5JG/10JG | KB-5KG/10KG |
|---|---|---|
| 測定軸数 | 1方向 | 2方向 |
| 容量 | 5JG：±5°、10JG：±10° | 5KG：±5°、10KG：±10° |
| 定格出力 | 約1mV/V (2000μstrain) |
〃 |
| 非直線性 | 0.5%RO | 〃 |
| 入出力抵抗 | 350Ω | 入力175Ω 出力350Ω |
| 推奨印加電圧 | 2V以下 | 〃 |
| 許容印加電圧 | 5V | 〃 |
| 入出力ケーブル | Φ4.6mm(4芯)、2m | Φ4.6mm(6芯)、2m |
| 質量 | 約1.5Kg | 約2.5Kg |
オプション品
中継ロッド
多段式傾斜計を多段に接続するためのロッドです。
| KBF-33JG-1 | KBF-33LC-1 | KBF-33KG-1 | KBF-33MF-1 | |
|---|---|---|---|---|
| 1m用 | L=512mm | L=372mm | L=342mm | L=225mm |
| 2m用 | L=1512mm | L=1372mm | L=1342mm | L=1225mm |
ロッドエンド KBF-36-1
多段式傾斜計（KB-JG／KB-KG）の最上部の固定に使用します。
