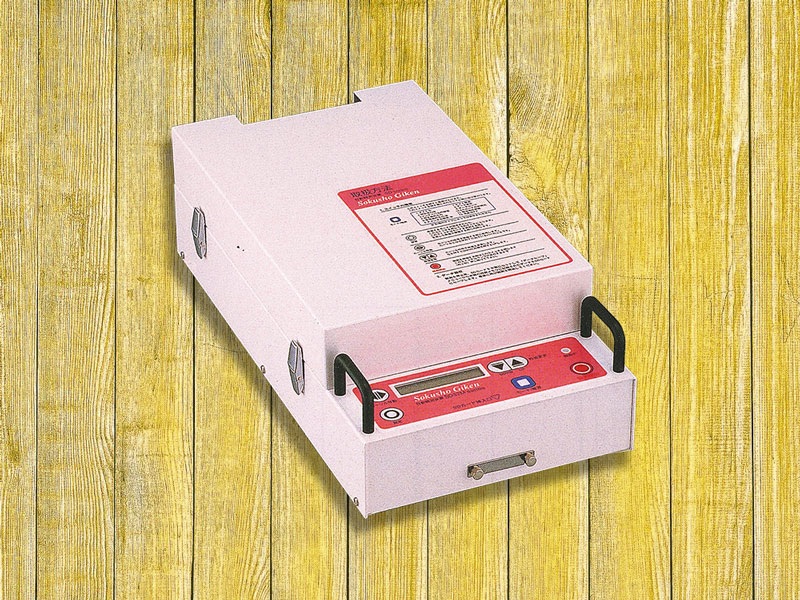

Aブロックの仕様をセンサにあわせて指定

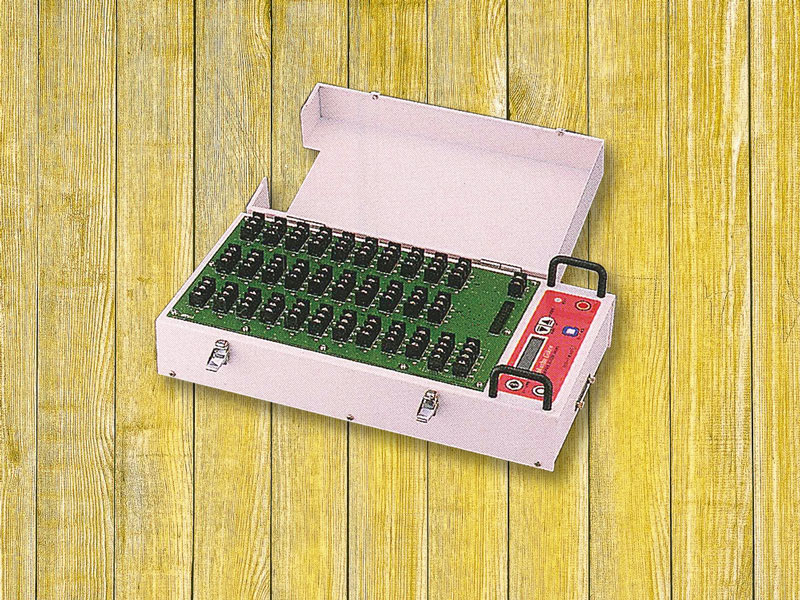

- Aブロック(1～30CH)とBブロック(水位計2CH)の測定が可能です。
- Aブロックの仕様を各種センサに応じて指定します。
- Aブロックと水位計で別々のインターバルを設定できます。

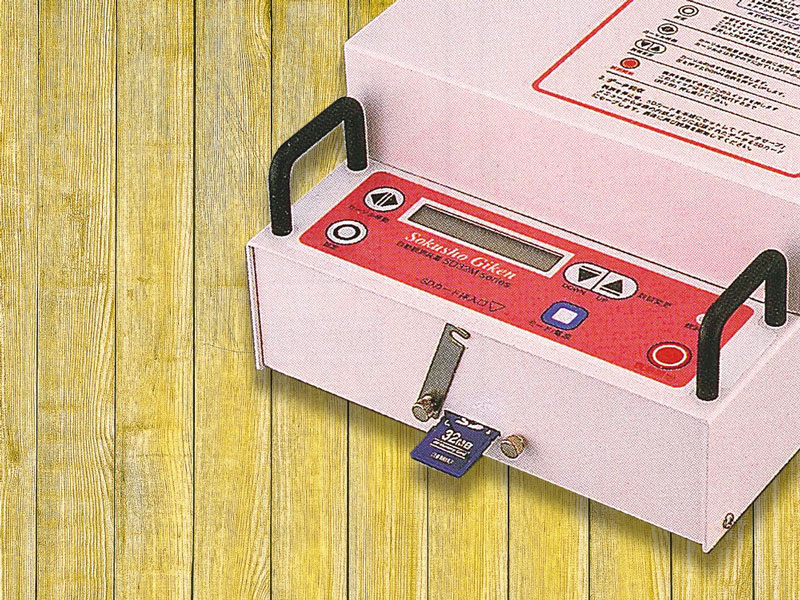

- SDメモリーカード１枚で何台分ものデータを回収できます。
- 校正値を設定することで実際の物理量データとしてデータを確認することができます。
- SDメモリーカードには実データと生データを同時に保存できます。
- 保存データ形式がCSV形式なのでExcel上でのデータ解析が容易です。
- SDHCメモリーカード対応。（Ver1.28or2.28以降）
仕様
共通仕様
| チャンネル数 | Aブロック：30CH Bブロック：水位計対応2CH |
|---|---|
| 使用メディア | SDメモリーカード（データ回収時に使用） |
| 測定インターバル | 1,5,10,30分 1,2,6,12,24,48,96,168時間 ※計器の設定チャンネル数によっては1分インターバルが使用できません |
| 警報接点出力（オプション） | 無電圧フォトモスリレー出力 MAX:DC40V/0.1A |
| 通信機能（オプション） | RS485 |
| 電源電圧 | DC8V～14V |
| 消費電流 | 待機時：0mA 動作時：120mA以内 |
| 動作温度範囲 | -20℃～50℃ |
| 外形寸法 | 203×433×117.5mmMAX |
Aブロック（CH1～CH30）型式一覧
| 対応センサ | 型式 | データ範囲 | 備考 |
|---|---|---|---|
| ひずみゲージ応用センサ | W4 | ±4000μstrain(±4000) | 4ゲージ4線式（多段式傾斜計など） |
| ポテンショメータ対応センサ | WKP | 0～印加電圧(0～4000) | 伸縮計など |
Bブロック（CH31、CH32）チャンネル仕様
| 対応センサ | ひずみゲージ応用水位センサ |
|---|---|
| 対応ゲージ抵抗 | 350Ω |
| 印加電圧 | 約2.5V |
| 測定範囲 | ±4000μstrain(±4000) |
| 測定精度 | ±0.1%/FS |
| 端子説明 | 赤 --- 電源（＋） 白 --- 信号（＋） 黒 --- 電源（－） 緑 --- 信号（－） |
観測可能日数一覧
メインメモリが満杯になるまでの観測可能日数
| 測定インターバル | メインメモリが満杯になるまでの観測可能日数 |
|---|---|
| A:01時間・B:01時間 | 136日 |
| A:06時間・B:01時間 | 535日 |
| A:12時間・B:01時間 | 756日 |
| A:24時間・B:01時間 | 925日 |
メインメモリが満杯になるまでの観測可能日数についての注意点
- 供給電源が途中で無くならないことを前提としています。
- Aブロックが30CHに設定された場合の値です。
バッテリーがなくなるまでの日数
| 測定インターバル | バッテリーでの(12V/7.2AH)観測可能日数 低温時～常温時 (0℃～20℃) |
|---|---|
| A:01時間・B:01時間 | 54～90日 |
| A:06時間・B:01時間 | 180日 |
| A:12時間・B:01時間 | 180日 |
バッテリーによる観測可能日数の注意点
- 当社販売のバッテリー（鉛シール蓄電池：容量12V/7.2AH(20HR)）使用時の値となっています。
- バッテリーの性能が落ちている場合は記載日数の観測はおこなえません。
- 観測可能日数は使用環境により大きく変動します。使用環境が悪い場合は、記載されている値の2/3～1/2程度を見込んでおくことをお勧めします。
- 観測可能日数は自己放電などの影響を考慮して１８０日を上限としています。
