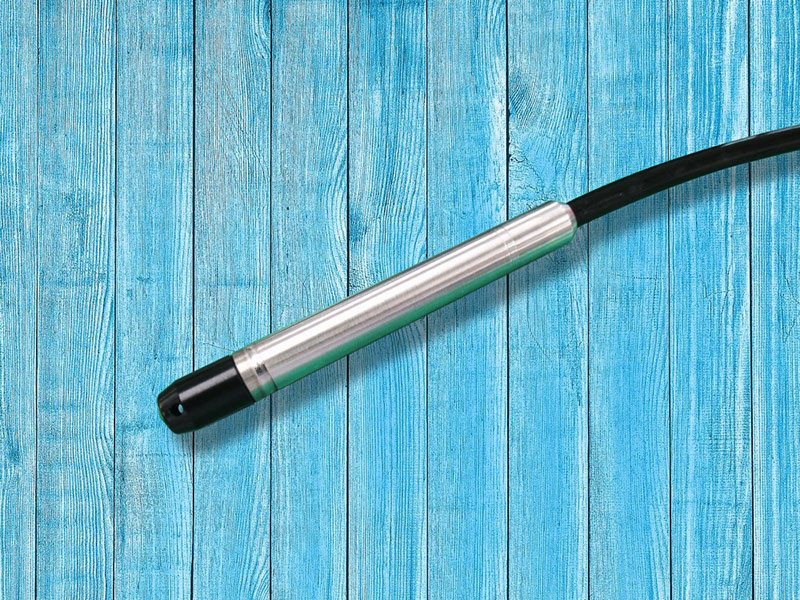

Φ10mm! 極細タイプの精密型水位計
- センサ部分がΦ10mmと極細なので非情に狭い場所での測定ができます。
- センサケーブルがΦ6mmのPUR製で取り回しが容易です。
- 精度0.25%/FS。
- ステンレススチール製。（SUS316L）
- 逆極性接続、短絡防止、過電圧保護を内蔵しています。
- ケーブルにベントチューブを内蔵しています。
JSTAセンサーはすべて受注生産となります。（納期がかかります）
注意事項
- 本製品はケーブル末端側にアンプ（Φ24mm）がついています。
- 全シリーズ受注生産品となります。
型式説明
JSTAシリーズの型式は以下のような意味を持ちます
JSTA[測定範囲]－[ケーブル長]AP－[電気的仕様]－[その他]
| [測定範囲] | センサ－の測定範囲(mH20)×10倍の値となります。 任意の測定範囲（10～200m）を指定できます。 例： JSTA200 --- 20m計 |
|---|---|
| [ケーブル長] | センサからアンプまでのケーブルの長さ（m）となります。 任意の長さ（最長100m）を指定できます。 例： 20AP --- 20mケーブル長 |
| [電気的仕様] | センサ－の電気的仕様 例： 05 --- 0～5V電圧出力 420 --- 4～20mA電流出力 ※省略された場合は05となります。 |
| [その他] | その他特注仕様などの場合に使われます。 |
仕様
共通仕様
| 測定範囲 | 10m～200m ※型式にて指定 |
|---|---|
| 精度 | 0.25%/FS |
| 材質 | 本体：ステンレスSUS316L ケーブル：PUR |
| 使用温度範囲 | -5～50℃ |
| ケーブル長 | センサからアンプまで：型式にて指定 アンプから端子まで：0.5m |
| 外形寸法 | センサ：Φ10×86.5mm アンプ：Φ24×127mm ケーブル：Φ6mm |
電気的仕様
| タイプ | 3線式電圧出力タイプ |
|---|---|
| 電源電圧 | 10～30V DC |
| 消費電流 | 3mA |
| 出力電圧 | 0～5V DC |
| ケーブルの色 | 白 --- 電源（＋） 茶 --- 信号（＋） 黃 --- GND |
| タイプ | 2線式電流出力タイプ |
|---|---|
| 電源電圧 | 9～33V DC |
| 出力電流 | 4～20mA |
| ケーブルの色 | 白 --- 電源（＋） 黃 --- 電源（－） |
オプション品
シリカゲル
水位センサの大気圧補正チューブに接続することでチューブ内への湿気の侵入を防ぎます。
設置方法
- 水位変動量がセンサの測定範囲内で孔底の泥に埋まらない位置に設置してください。
- センサの位置が動かないようにケーブルをフックなどで固定してください。
- 地上部のケーブルは獣に噛まれないように保護管を使用してください。
孔内水位
データロガーの実測水位計算式は「設置時水位(GL-)」を選択して、校正係数と設置時水位(GL-)を登録します。設置時の水位は触針式水位計で測ります。
河川水位
データロガーの実測水位計算式は「標準水位」を選択して、校正係数と設置時水位を登録します。設置時の水位は量水標などで確認します。
