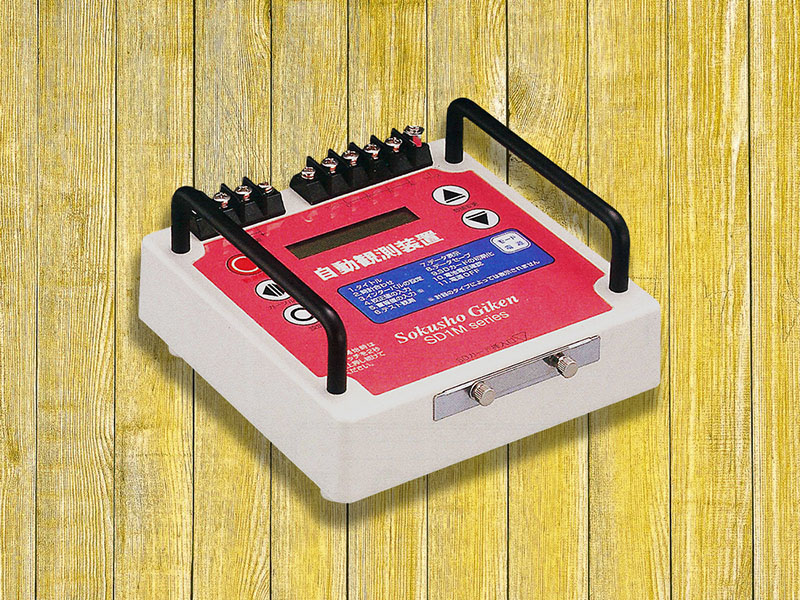

豊富なラインナップで各種センサに対応

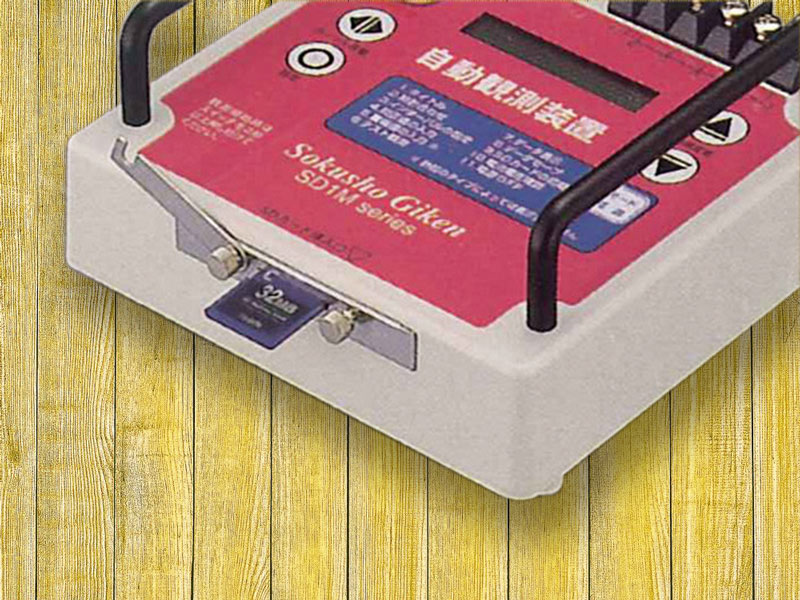

- SDメモリーカード１枚で何台分ものデータを回収できます。
- 校正値を設定することで実際の物理量データとしてデータを確認することができます。
- SDメモリーカードには実データと生データを同時に保存できます。
- 保存データ形式がCSV形式なのでExcel上でのデータ解析が容易です。
- 平均測定可能。（水位計タイプ Ver1.21or2.21以降）
- SDHCメモリーカード対応。（Ver1.28or2.28以降）
構成例
SD1Mシリーズは使用するセンサに合わせた型式を選択する必要があります。
様々なセンサに対応できるように豊富な型式を揃えています。
仕様
共通仕様
| チャンネル数 | １CH |
|---|---|
| 使用メディア | SDメモリーカード（データ回収時に使用） |
| 測定インターバル | 1,2,3,4,5,10,15,20,30秒※ 1,2,5,10,15,20,30分 1,2,4,6,12,24,48,96,168時間 ※秒単位インターバルはテスト観測記録モードでの対応となり、計器を連続稼働させて使う形となります。 |
| 警報接点出力（型式による） | オープンコレクタ出力 MAX:DC50V/50mA |
| 通信機能（オプション） | RS485 |
| 電源電圧 | DC7V～18Vもしくは単3乾電池6本 ※通信オプションが付いた場合は、単3乾電池を電源として使用できません。 |
| 消費電流 | 待機時：0mA 動作時：100mA以内 |
| 動作温度範囲 | -20℃～50℃ |
| 外形寸法 | 164×198×91mmMAX |
型式一覧
| 対応センサ | 型式 | データ範囲 | 備考 |
|---|---|---|---|
| 電圧出力型水位センサ | PSA | 0～5V（0～5000） | 水位計STシリーズに対応 |
| ひずみゲージ応用水位センサ | W | ±4000μstrain（±4000） | 水位計KWシリーズに対応 |
| 半導体ゲージ応用水位センサ | WD5mV | ±5mV（±5000） | |
| 半導体ゲージ応用水位センサ | WD10mV | ±10mV（±5000） | |
| 2線式電流出力型水位センサ | WD420A | 4～20mA（0～4000） | |
| ポテンショメータ型伸縮計 | SA | 0～印加電圧（0～5000） | LV-500B接続時/分解能0.1mm LV-1000B接続時/分解能0.2mm |
| 電圧型センサ | VA | 0～5V（0～5000） | |
| ひずみゲージ応用センサ | HG | ±4000μstrain（±4000） | |
| 転倒マス雨量計 | RA | 8192回(最大カウント) | |
| ひずみゲージ応用温度センサ | T | ±16000μstrain（±16000） | |
| 上記以外のセンサ | X | 特別注文品 |
観測可能日数一覧
電源電圧には単3乾電池×6本、もしくは12Vのシールバッテリーを使用することができます。
| 測定インターバル | メインメモリが満杯になるまでの観測可能日数 (40320回) |
バッテリーでの(12V/7.2AH)観測可能日数 低温時～常温時 (0℃～20℃) |
乾電池での(単3アルカリ)観測可能日数 低温時～常温時 (0℃～20℃) |
|---|---|---|---|
| 1分 | 28日 | 12～20日 | 3～5日 |
| 10分 | 280日 | 122～180日 (122～202日) |
30～51日 |
| 30分 | 840日 | 180日 (364～607日) |
91～152日 |
| 1時間 | 1680日 | 180日 (729～1215日) |
180日 (182～303日) |
メインメモリが満杯になるまでの観測可能日数についての注意点
- 供給電源が途中で無くならないことを前提としています。
バッテリー・単３アルカリ乾電池による観測可能日数の注意点
- 当社販売のバッテリー（鉛シール蓄電池：容量12V/7.2AH(20HR)）使用時の値となっています。
- バッテリーの性能が落ちている場合は記載日数の観測はおこなえません。
- 乾電池はメーカー・型番により結果が異なる場合があります。
- 量販店などで購入した乾電池は保存方法・在庫期間に問題があることがあります。その場合、購入直後であっても記載回数の観測はおこなえません。
- 観測可能日数は使用環境により大きく変動します。使用環境が悪い場合は、記載されている値の2/3～1/2程度を見込んでおくことをお勧めします。
- ( )内の数値は計算上の理論値となります。電池交換は自己放電などの影響を考慮して１８０日以内に行なってください。
- 平均測定動作設定が無効となっている場合の値です。平均測定を有効にした場合は半分以下の値になります。
平均測定について（計算式が水位計タイプの型式のみ）
ＳＤ１Ｍで計算式が水位計タイプの型式に「平均測定」項目が追加されました。※内部プログラムバージョンが「1.21」「2.21」からの対応となります。（2012/9～）
平均測定設定を有効にすると、指定されたサンプリング周期・回数で観測を行い、その平均値を測定値として記録することができます。主に波消しなど、水位が安定しない環境での水位測定に利用できます。
観測回数が増えるため電池の消費量が増えますのでご注意ください。
