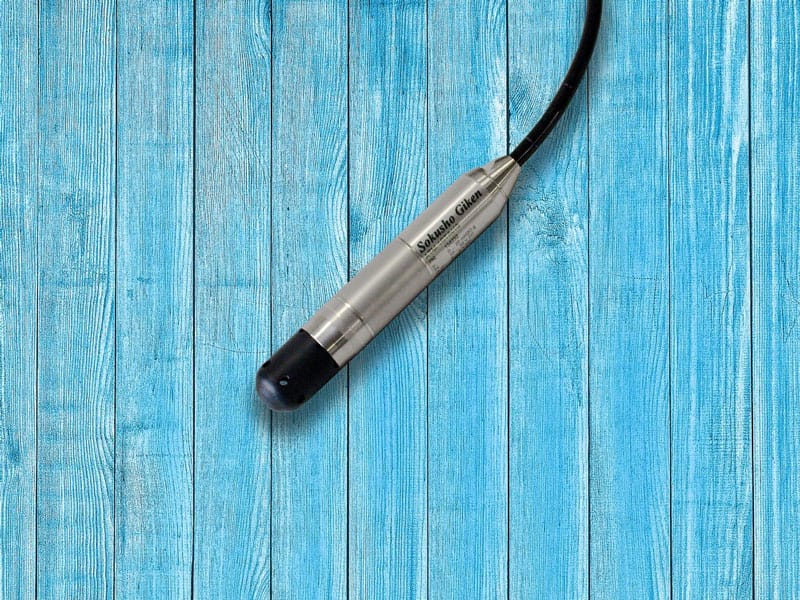

使い勝手のよい精密型水位計
STセンサーのサイズがより小さくなりました。
新サイズ：センサー径 Φ18.4mm → Φ19mm、センサー長 136mm → 116mm
サイズ変更は2022/9月以降の「特注品」からとなります。
「標準在庫品」は現サイズの在庫終了後からの新サイズ変更となりますのでご了承ください。
識別のため、新サイズ製品には型式に「B」が入ります。（型式：ST200 → ST200Bなど）
レンタル品は新旧サイズが混在します。
- 水圧検出部に半導体圧力素子を使用した高精度の水位計です。
- センサ部分がΦ19mmと小型なので狭い場所でも測定ができます。
- 耐食性に優れたステンレススチール製
- センサケーブルはΦ6mmのPUR製で傷に強く取り回しが容易です。
- ケーブルにベントチューブを内蔵しています。
- 電圧出力タイプ（標準品）、及び電流出力タイプがあります。
型式説明
STシリーズ（新サイズ）の型式は以下のような意味を持ちます
ST[測定範囲] B－[ケーブル長]－[電気的仕様]－[その他]
| [測定範囲] | センサ－の測定範囲(mH20)×10倍の値となります。 任意の測定範囲（1～250m ※1m単位）を指定できます。 例： ST 200 --- 20m計 |
|---|---|
| [ケーブル長] | センサーに付随するケーブルの長さ（m）となります。 任意の長さを指定できます。 例： 23 --- 23mケーブル長 04 --- 4mケーブル長 |
| [電気的仕様] | センサ－の電気的仕様 例： 05V --- 0～5V電圧出力 420 --- 4～20mA電流出力 ※省略された場合は05Vとなります。 |
| [その他] | その他特注仕様などの場合に使われます。 |
標準在庫品
- ST100 B -20（測定範囲10m、ケーブル長20m）
- ST200 B -23 or ST200 B -33（測定範囲20m、ケーブル長23m or 33m）
- 標準在庫品以外は受注生産となるため納期がかかります。
仕様
共通仕様
| 測定範囲 | 最大250m ※型式による |
|---|---|
| 精度 | 0.1%/FS ※1m～4m計は0.25%/FS |
| 許容温度範囲 | -5～50℃ ※氷結、結露なきこと |
| 保証耐圧 | FS×3 ※10m計以下は30mH2O |
| 材質 | 本体：SUS316L ケーブル：PUR |
| ケーブル長 | 型式にて指定 |
| 外形寸法 | Φ19×116mm |
電気的仕様
| タイプ | 3線式電圧出力タイプ |
|---|---|
| 電源電圧 | 10～30V DC |
| 消費電流 | 約3mA |
| 出力電圧 | 0～5V DC |
| ケーブルの色 | 白 --- 電源（＋） 茶 --- 信号（＋） 黃 --- GND ※シールド線は不要につきカットされています。 |
| タイプ | 2線式電流出力タイプ |
|---|---|
| 電源電圧 | 9～33V DC |
| 出力電流 | 4～20mA |
| ケーブルの色 | 白 --- 電源（＋） 黃 --- 電源（－） ※シールド線は不要につきカットされています。 |
オプション品
シリカゲル
水位センサの大気圧補正チューブに接続することでチューブ内への湿気の侵入を防ぎます。
設置方法
- 水位変動量がセンサの測定範囲内で孔底の泥に埋まらない位置に設置してください。
- センサの位置が動かないようにケーブルをフックなどで固定してください。
- 地上部のケーブルは獣に噛まれないように保護管を使用してください。
孔内水位
データロガーの実測水位計算式は「設置時水位(GL-)」を選択して、校正係数と設置時水位(GL-)を登録します。設置時の水位は触針式水位計で測ります。
河川水位
データロガーの実測水位計算式は「標準水位」を選択して、校正係数と設置時水位を登録します。設置時の水位は量水標などで確認します。
