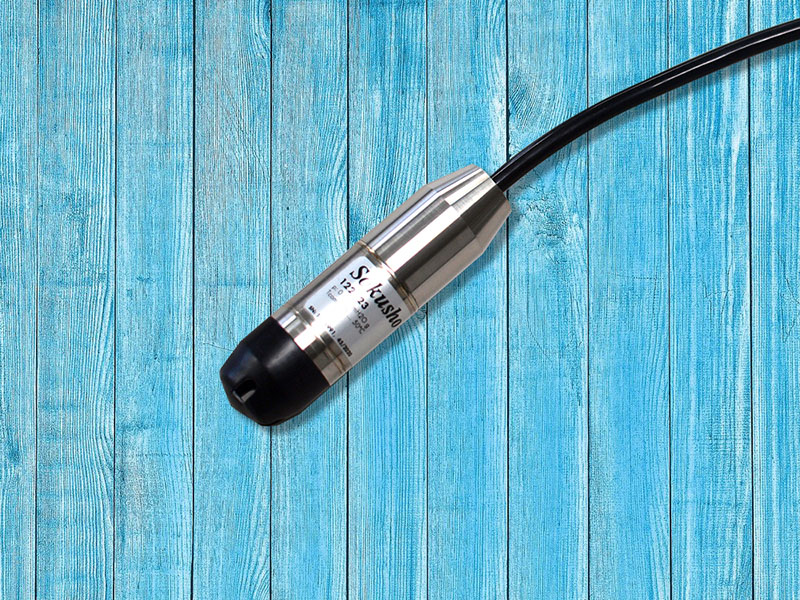

精密型水位計
JSTシリーズ

仕様が豊富な精密型水位計

  • 電圧出力タイプ及び電流出力タイプの他、mV出力タイプがあります。
  • センサ径がΦ24mmのコンパクトで丈夫なステンレス製です。
  • ケーブルはΦ6mmのPUR製で取り回しが容易です。
  • 温度特性がよく高精度です。
  • 特注でチタンボディ仕様にもできます。

設置方法

  • 水位変動量がセンサの測定範囲内で孔底の泥に埋まらない位置に設置してください。
  • センサの位置が動かないようにケーブルをフックなどで固定してください。
  • 地上部のケーブルは獣に噛まれないように保護管を使用してください。

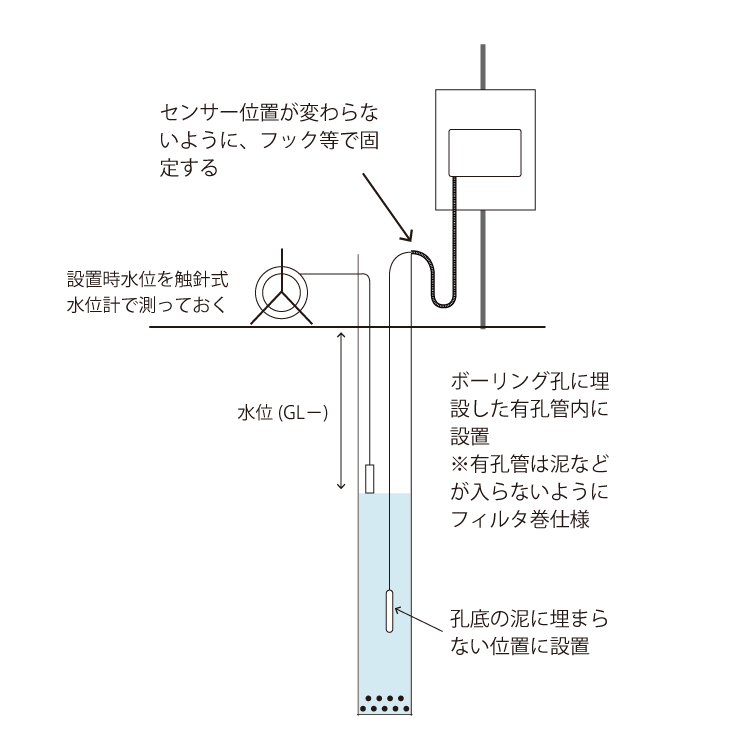

孔内水位

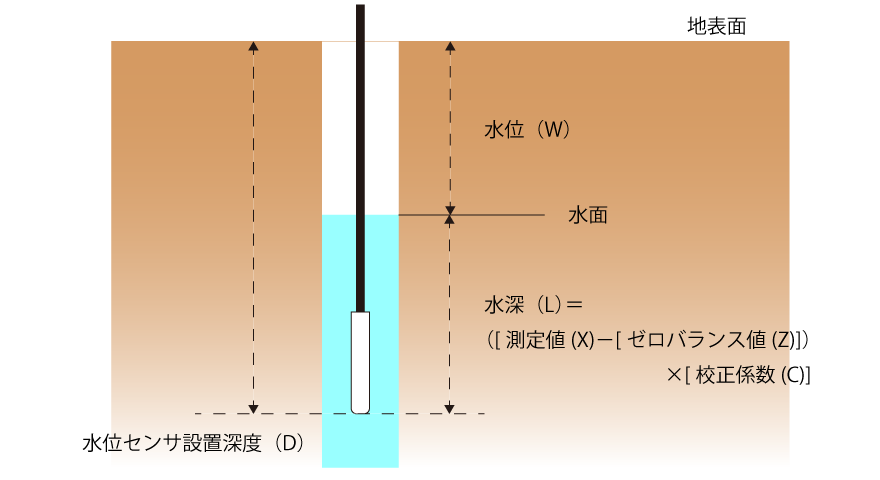

データロガーの実測水位計算式は「1.設置時水位(GL-)」を選択して、校正係数と設置時水位(GL-)を登録します。設置時の水位は触針式水位計で測ります。

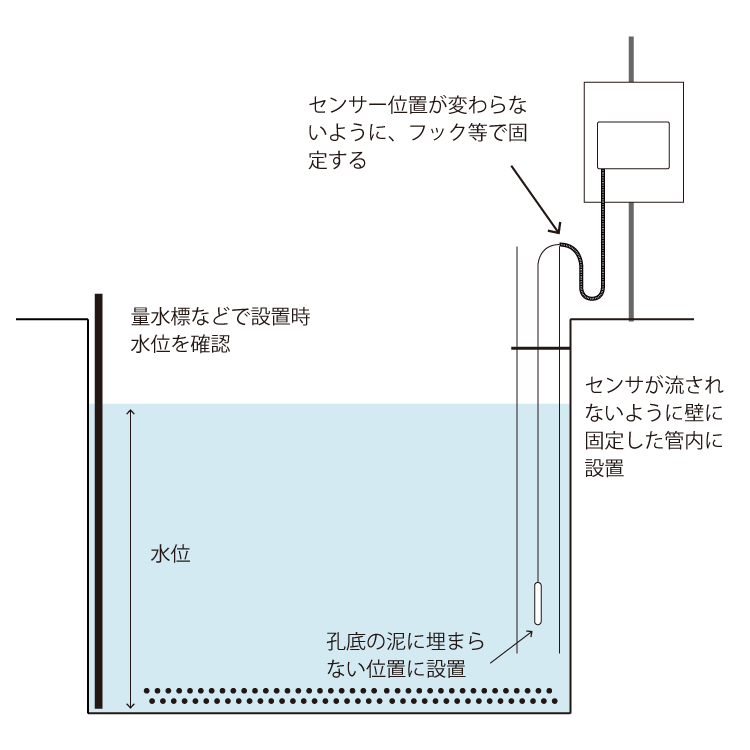

河川水位

データロガーの実測水位計算式は「3.標準水位」を選択して、校正係数と設置時水位を登録します。設置時の水位は量水標などで確認します。

型式説明

JSTシリーズの型式は以下のような意味を持ちます

JST[測定範囲]-[ケーブル長]-[電気的仕様]-[材質]

[測定範囲] センサ-の測定範囲(mH20)×10倍の値となります。
任意の測定範囲(1~250m ※1m単位)を指定できます。
例:
JST200 --- 20m計
[ケーブル長] センサーに付随するケーブルの長さ(m)となります。
任意の長さを指定できます。
例:
23 --- 23mケーブル長
04 --- 4mケーブル長
[電気的仕様] センサ-の電気的仕様
例:
05V --- 0~5V電圧出力
420 --- 4~20mA電流出力
5mV --- 5mV/V出力ゲージタイプ
[材質] センサ本体の材質となります。
例:
S --- ステンレス

標準在庫品

  • JST010-04-05-S(測定範囲1m、ケーブル長4m、0~5V電圧出力、ステンレス製)
  • 標準在庫品以外は納期がかかります。

仕様

共通仕様

測定範囲 最大250m ※型式による
精度 0.1%/FS
※1m~5m計は0.25%/FS
使用温度範囲 -5~50℃
ケーブル長 型式にて指定
外形寸法 Φ24mm
※長さは型式による
1m計、mV仕様:84mm
その他:104mm

電気的仕様

「JST***-**-05V-*」型
タイプ 3線式電圧出力タイプ
電源電圧 10~30V DC
消費電流 3mA Max
出力電圧 0~5V DC
ケーブルの色 白 --- 電源(+)
茶 --- 信号(+)
黃 --- GND
「JST***-**-15V-*」型
タイプ 3線式電圧出力タイプ
電源電圧 10~30V DC
消費電流 3mA Max
出力電圧 1~5V DC
ケーブルの色 白 --- 電源(+)
茶 --- 信号(+)
黃 --- GND
「JST***-**-420-*」型
タイプ 2線式電流出力タイプ
電源電圧 8~33V DC
出力電流 4~20mA
ケーブルの色 白 --- 電源(+)
黃 --- 電源(-)
「JST***-**-2mV-*」型
タイプ 4線式ブリッジ出力タイプ
電源電圧 12V DC以下
出力電圧 0~2mV/V(電源電圧に比例)
ケーブルの色 白 --- 電源(+)
茶 --- 信号(+)
黃 --- 電源(-)
緑 --- 信号(-)
「JST***-**-3mV-*」型
タイプ 4線式ブリッジ出力タイプ
電源電圧 12V DC以下
出力電圧 0~3mV/V(電源電圧に比例)
ケーブルの色 白 --- 電源(+)
茶 --- 信号(+)
黃 --- 電源(-)
緑 --- 信号(-)
「JST***-**-5mV-*」型
タイプ 4線式ブリッジ出力タイプ
電源電圧 12V DC以下
出力電圧 0~5mV/V(電源電圧に比例)
ケーブルの色 白 --- 電源(+)
茶 --- 信号(+)
黃 --- 電源(-)
緑 --- 信号(-)
「JST***-**-10mV-*」型
タイプ 4線式ブリッジ出力タイプ
電源電圧 12V DC以下
出力電圧 0~10mV/V(電源電圧に比例)
ケーブルの色 白 --- 電源(+)
茶 --- 信号(+)
黃 --- 電源(-)
緑 --- 信号(-)

オプション品

シリカゲル

水位センサの大気圧補正チューブに接続することでチューブ内への湿気の侵入を防ぎます。
