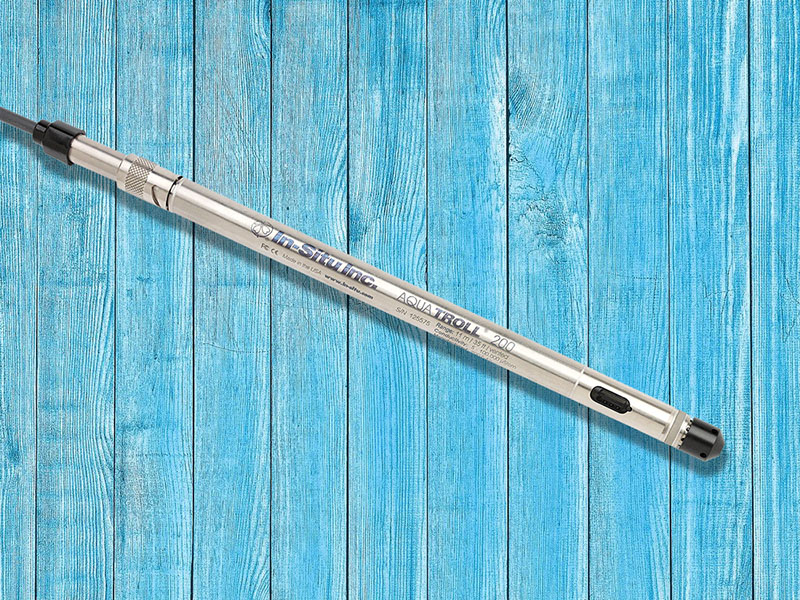

導電率センサのついた自記水位
- 内部にメモリ及びバッテリーが内蔵された自記式の水位/導電率センサです。
- 計測中の比重の変化をリアルタイムに水位データへ補償する「Dynamic Density」機能を搭載し、設置環境に左右されない高精度の計測が可能です。
- 本体はチタン製で直径18.3mmのスリムなサイズです。
- 内部バッテリーで5年または20万点測定が可能です。
- 付属のソフトウェア「Win-Situ5」でデータ設定・回収を行うことができます。
- ケーブル長は1m単位で指定可能です。（通気型ケーブル）
※水位センサ非搭載のモデル「Aqua TROLL 100」もご用意しております。
設定・データ回収方法
設定・データ回収
水位計の設定・データ回収はオプション品のTROLL_Comダイレクトコネクト等を使用してWindowsPCと接続し、専用ソフトウェア「Win-Situ5」を使用して行います。
仕様
Aqua TROLL 200
| 動作環境 | 動作温度：-5～50℃ 保管温度：-40～65℃ 精度保証範囲：0～50℃ |
|---|---|
| 寸法・重量 | 直径：18.3mm 全長：315mm 重量：500g |
| 材質 | 筐体：チタン 導電率センサ：PVC ノーズコーン：デルリン |
| 外部出力 | Modbus/RS485、SDI-12、4-20mA |
| 内部バッテリー | 3.6Vリチウム電池 |
| 外部電源 | DC8～36V |
| 内蔵メモリ容量 | 4MB 記録可能点数：190,000 記録可能ログ数：50 |
| ロギングモード | リニア、リニア平均、イベント |
| ログインターバル（最短） | 1秒（イベントモード時において） |
| 出力インターバル（最短） | 1秒 |
| 内部時計 | 日差1秒以下 |
導電率センサ [平均4電極電位方式]
| 測定原理 | EPA Method 120.1 ; Standard Methods 2510 |
|---|---|
| レンジ | 5～100,000μS/cm |
| 精度 | 読取値の±0.5% + 1μS/cm(<80,000μS/cm) 読取値の±1.0%(>80,000μS /cm) |
| 分解能 | 0.1μS/cm |
| 換算パラメータ | 導電率（温度補償なし）：5～100,000μS/cm 導電率（25℃換算）：5～100,000μS/cm 塩分：0～42PSU 全溶存物質（TDS）：0～82ppt 抵抗値：10～200,000Ω/cm 比重：0.98～1.14g/m3 |
水位センサ [圧力式(ピエゾ抵抗型)]
| レンジ | 大気圧自動補正式：3.5m、11m、21m、70m、210m、351m |
|---|---|
| 設置限界 | センサレンジの２倍まで。３倍で破壊。 |
| 精度・分解能 | 精度：±0.05%FS @ 15℃ 精度：±0.1%FS @ 0～50℃ 分解能：0.005% FS 以上 |
温度センサ部
| 測定原理 | EPA Method 170.1 |
|---|---|
| 精度 | ±0.1℃ |
| 分解能 | 0.01℃以上 |
オプション品
TROLL Com ダイレクトコネクト
AquaTROLLをUSBポートに直接接続するためのコネクタです。設定やデータ回収に必要です。
