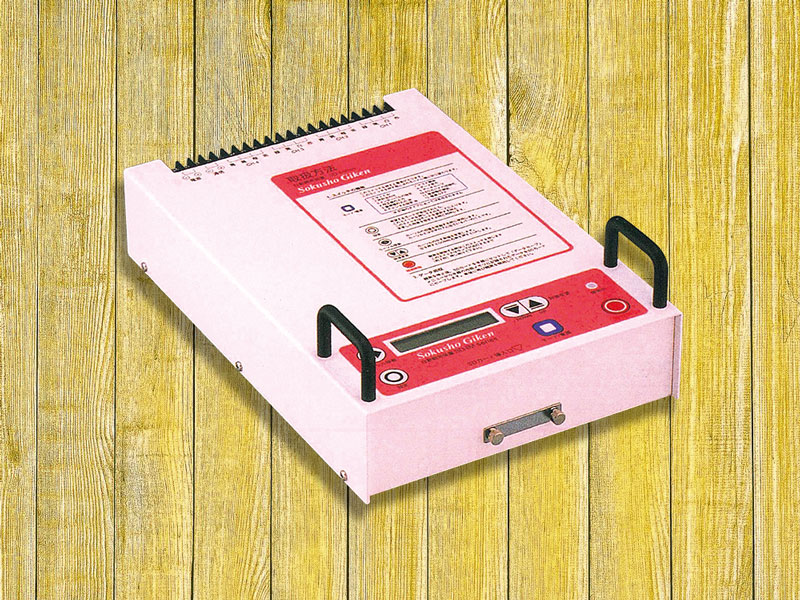

4チャンネル型自動観測装置
SD4Mシリーズ

※バッテリー稼働のみの製品です。別途12Vバッテリーが必要となります。

CH毎にセンサタイプを指定可能

  • CH毎に異種のセンサを混在してカスタム指定できます。※パルス出力型は除く
  • SDメモリーカード1枚で何台分ものデータを回収できます。
  • 校正値を設定することで実際の物理量データとしてデータを確認することができます。
  • SDメモリーカードには実データと生データを同時に保存できます。
  • 保存データ形式がCSV形式なのでExcel上でのデータ解析が容易です。
  • SDHCメモリーカード対応。(Ver1.28or2.28以降)

構成例

SD4Mシリーズは同種または異種センサを混在して最大4点まで接続することが可能です。
型式はセンサと接続数により変わります。

仕様

共通仕様

チャンネル数 1CH~4CH(発注時に指定)
使用メディア SDメモリーカード(データ回収時に使用)
測定インターバル 1,2,5,10,15,20,30分
1,2,4,6,12,24,48,96,168時間
警報接点出力(型式による) 無電圧フォトモスリレー出力
MAX:DC40V/0.1A
通信機能(オプション) RS485
電源電圧 DC9V~18V(または AC100V ※オプション)
消費電流 待機時:0mA(流量の場合は0.5mA)
動作時:250mA以内
動作温度範囲 -20℃~50℃
外形寸法 203.2×350×99.5mmMAX

型式一覧

対応センサ 型式 データ範囲 備考
電圧出力型水位センサ PS ±5V(±5000) 水位計STシリーズに対応
ひずみゲージ応用水位センサ W ±4000μstrain (±4000) 水位計KWシリーズに対応
半導体ゲージ応用水位センサ WD5mV ±5mV(±5000)
半導体ゲージ応用水位センサ WD10mV ±10mV(±5000)
2線式電流出力型水位センサ WD420 4~20mA(0~4000)
地盤傾斜計(KB-AB/KB-AC型) Z ±4000μstrain(±4000) KB-AB/KB-AC型
電圧型センサ V ±5V(±5000)
ひずみゲージ応用センサ HG ±4000μstrain(±4000)
パルス出力型流量計 L 32000回(最大カウント) 1CH仕様(混合不可)
ひずみゲージ応用温度センサ T ±16000μstrain(±4000)
上記以外のセンサ X 特別注文品

観測可能日数一覧

1ch設定時
測定インターバル メインメモリが満杯になるまでの
観測可能日数
(40320回)
バッテリーでの(12V/7.2AH)観測可能日数
低温時~常温時
(0℃~20℃)
1分 28日 3~6日
10分 280日 38~64日
30分 840日 116~180日
1時間 1680日 180日
2ch設定時
測定インターバル メインメモリが満杯になるまでの
観測可能日数
(40320回)
バッテリーでの(12V/7.2AH)観測可能日数
低温時~常温時
(0℃~20℃)
1分 21日 2~4日
10分 210日 25~43日
30分 630日 77~129日
1時間 1260日 155~180日
3ch設定時
測定インターバル メインメモリが満杯になるまでの
観測可能日数
(40320回)
バッテリーでの(12V/7.2AH)観測可能日数
低温時~常温時
(0℃~20℃)
1分 16日 1~3日
10分 168日 19~32日
30分 504日 58~97日
1時間 1008日 116~180日
4ch設定時
測定インターバル メインメモリが満杯になるまでの
観測可能日数
(40320回)
バッテリーでの(12V/7.2AH)観測可能日数
低温時~常温時
(0℃~20℃)
1分 14日 1~2日
10分 140日 15~25日
30分 420日 46~77日
1時間 840日 93~155日
メインメモリが満杯になるまでの観測可能日数についての注意点
  • 供給電源が途中で無くならないことを前提としています。
バッテリー・単3アルカリ乾電池による観測可能日数の注意点
  • 当社販売のバッテリー(鉛シール蓄電池:容量12V/7.2AH(20HR))使用時の値となっています。
  • バッテリーの性能が落ちている場合は記載日数の観測はおこなえません。
  • 観測可能日数は使用環境により大きく変動します。使用環境が悪い場合は、記載されている値の2/3~1/2程度を見込んでおくことをお勧めします。
  • 観測可能日数は自己放電などの影響を考慮して180日を上限としています。
